图解给排水工程施工中那些曾经犯的错！

图解给排水工程施工中那些曾经犯的错！

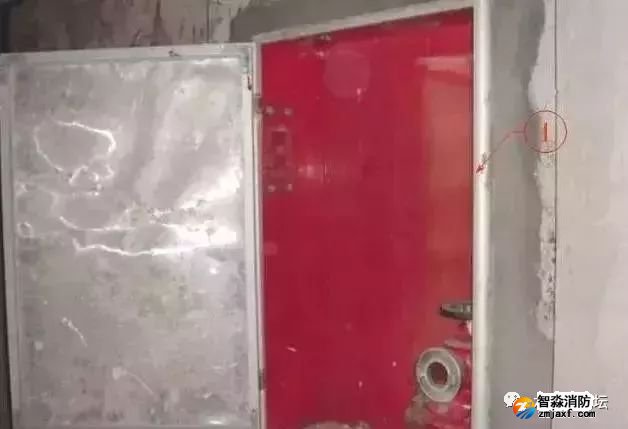

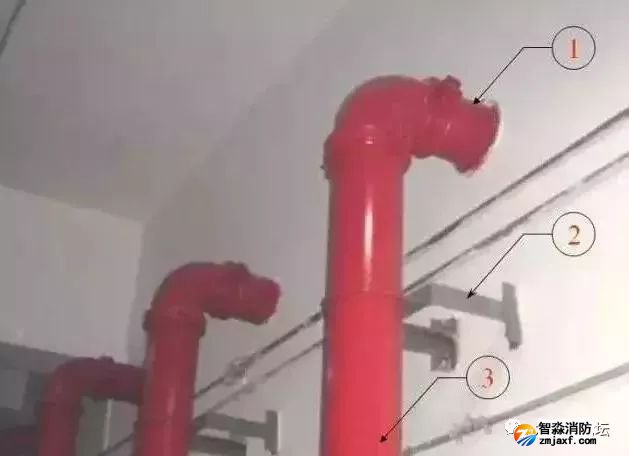

①消防接合器应标注有系统，区域标识。

①泳池泵房的设备应布置在100~150㎜ 的设备基础上，周边还应有环形水沟，汇集后排向集水井。

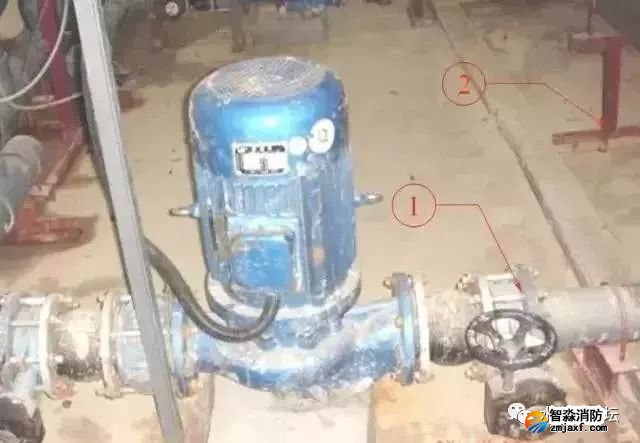

①对夹式蝶阀不应直接与软接头连接，而应有一段过渡法兰短管。

②管道支架未干油面漆处在半成品状态下交工。

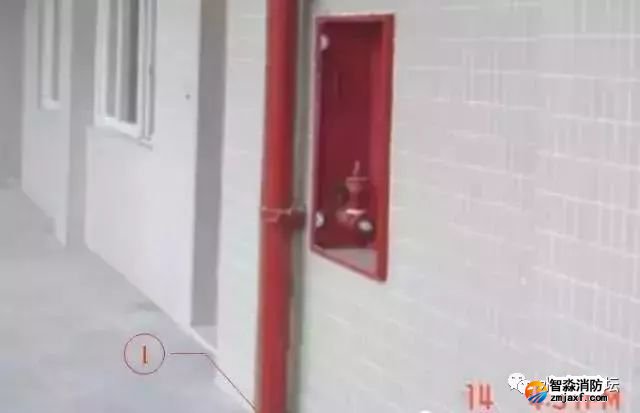

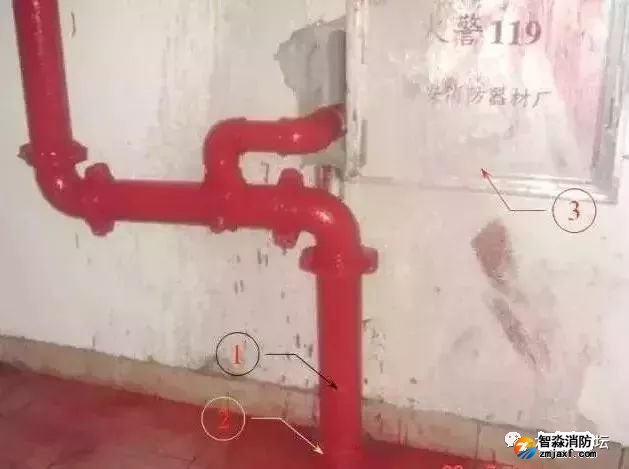

①管道立管穿过楼板无安装套管。

①管件不直接安装在墙体，符合要求，过墙处的套管与墙体平齐，且同心度符合要求。

②管道转弯处布置支架合理。

③管道油漆整洁，无滴痕，与支架的分色无相互污染现象。

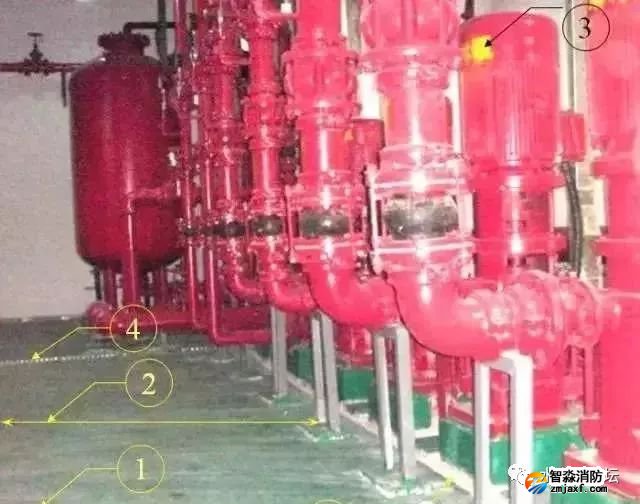

①水泵的环型水沟布置方法。

②设备基础应高出地面100~150㎜。

③软接头拉杆的正确安装方法。

④压力表安装无加装截止阀或旋塞阀，压力表回形管应加工成Ф状。

⑤管道应有明确的标识，内容有介质流向，系统名称，使用区域。

①管道支吊架符合要求，工艺性较好，在阀门边100~200㎜ 处布置合理。卡码钻孔尺寸准确。螺栓外露2~5螺距符合要求。

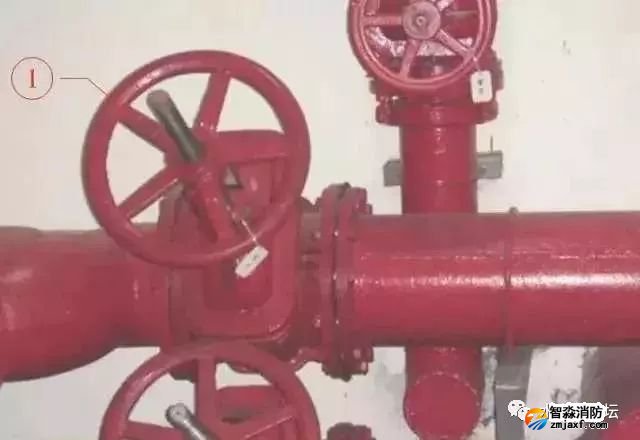

②带开启标志的暗杆闸阀（消防系统允许使用）

③管道安装工艺合理、美观。

①②③三角型支吊架的使用正确，且布置在弯头，阀门处位置准确。

④在转弯处应增加支吊架。

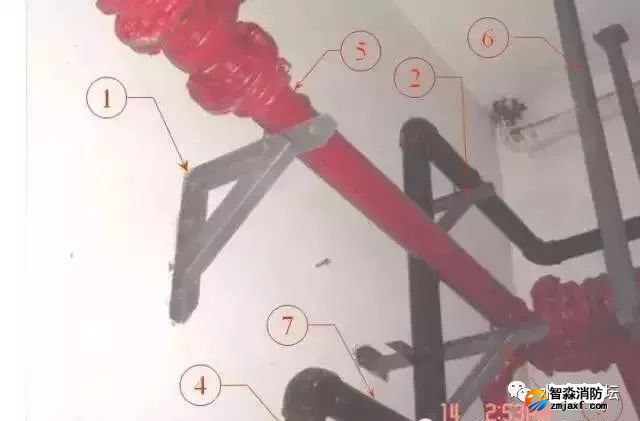

⑤⑥⑦油漆分色美观，消防管使用红色，排污管使用黑色，支吊架使用灰色，且互不污染，但应增加管道的标色。

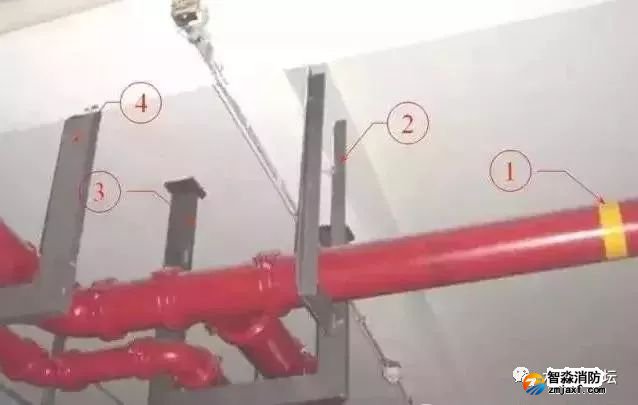

①消防喷淋系统增加100mm宽的黄色色环，方便与消火栓系统区分。

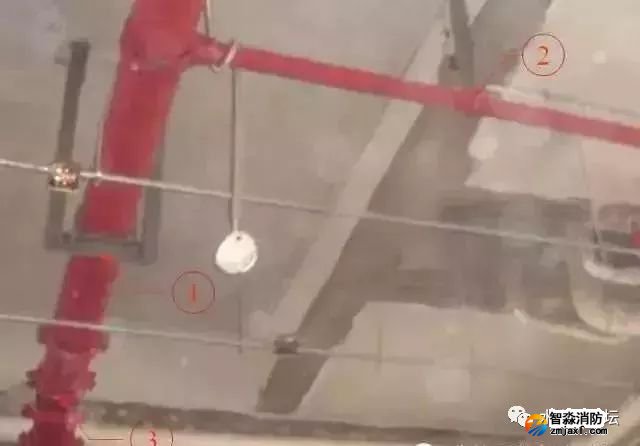

②③④在管道转弯处，三通处安装支吊架，位置准确合理。

①②支吊架选用合理，卡码安装位置正确，但螺栓外露偏长。

③卡箍管件安装方向一致。

①承插式铸铁和转法兰连接正确接法。

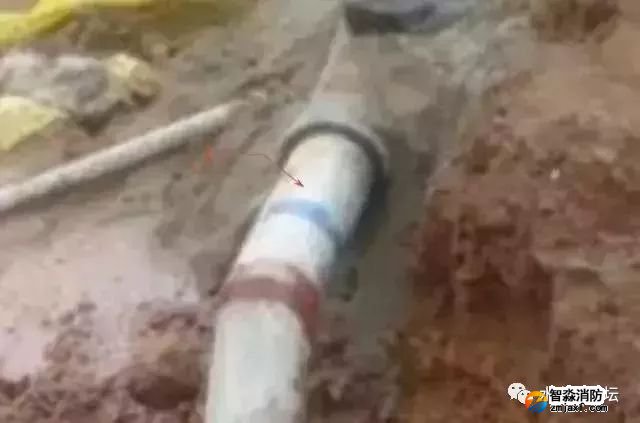

①球墨承插式铸铁管不得与镀锌钢管承插式直接连接，应使用过渡管件（如加铸铁法兰短管与镀锌钢管法兰连接）。

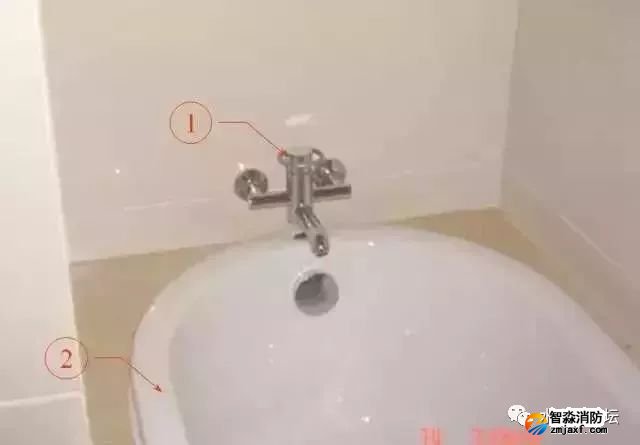

①浴缸龙头出水口离墙角380mm，高度580mm，允许偏差±5mm。

②浴缸安装应使用座浆法，即用30%和水泥70%的细水加少量水（以用手拿起能散为准）铺在浴缸底部作垫层的做法。

①②杯盘给水口高于地面400mm，冷热水口间距200mm，允许偏差±5mm。

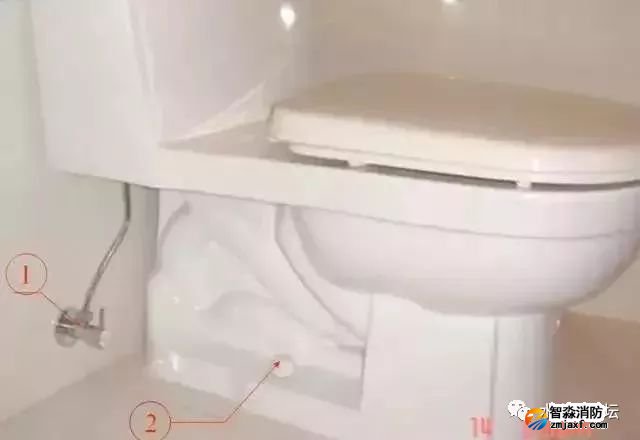

①座厕给水口中偏左200mm，标高100mm，允许偏差±5mm。

②座厕底座螺栓必须用胶帽遮盖，洁具安装均用不锈钢螺栓固定。

①热水管道支承必须采用难燃PVC绝缘卡码。

①卫生洁具安装装应使用不锈钢，膨胀螺栓。

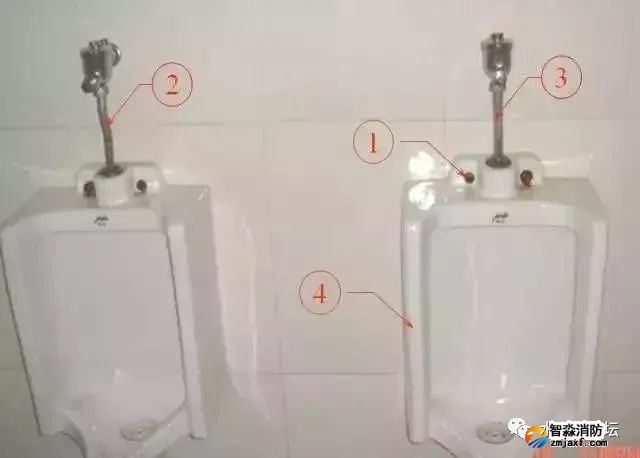

②冲水阀中心与洁具中心偏差

③冲水阀中心洁具中心对中

④卫生洁具安装应符合：1、坐标：单独器具允许偏差10mm，成排器具允许偏差5mm，2、标高：单独器具允许偏差±15mm，成排器具允许偏差± 10mm，3、器具水平度允许偏差2mm，垂直度允许偏差3mm。

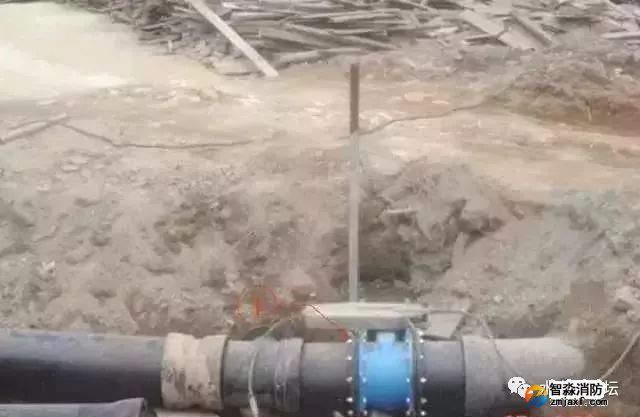

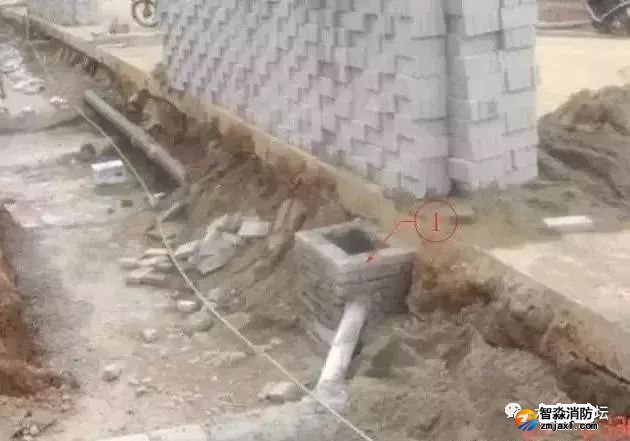

①室外马路边铺设的供水管必须安装在马路边缘500mm，深度700mm（管面算）范围内。

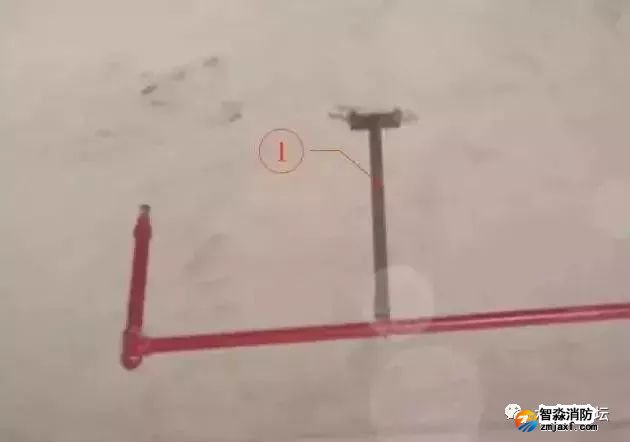

①该部位支架应安装在离弯头150mm左右处。

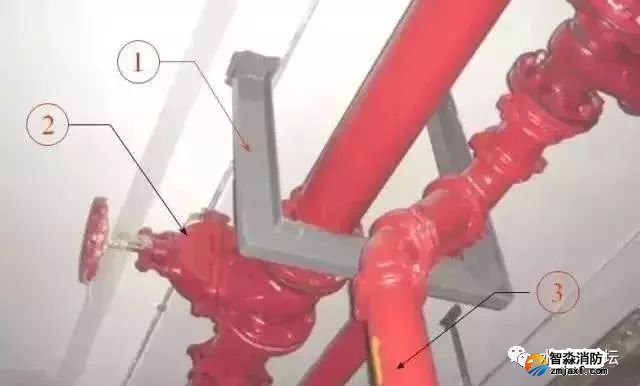

②④在阀门部位应设置支架。

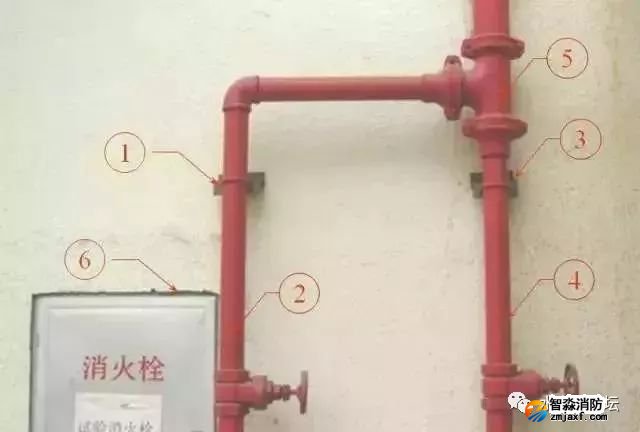

⑤主管上应选用沟槽式三通而不是机械式三通，以避免降低立管的机械强度。

⑥消防栓箱体应横平竖直，误差1mm/m。

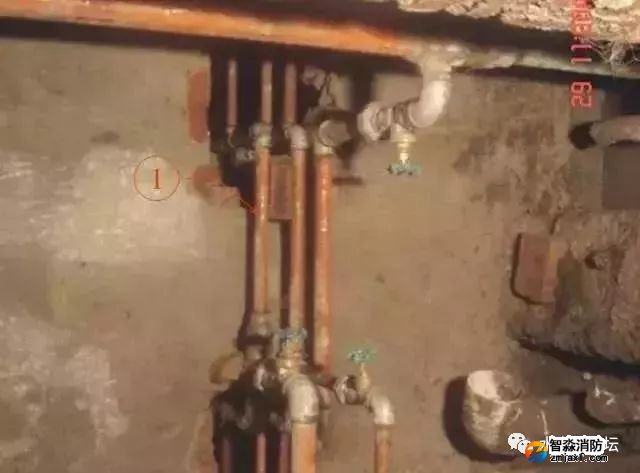

①管井管道布置整齐美观。

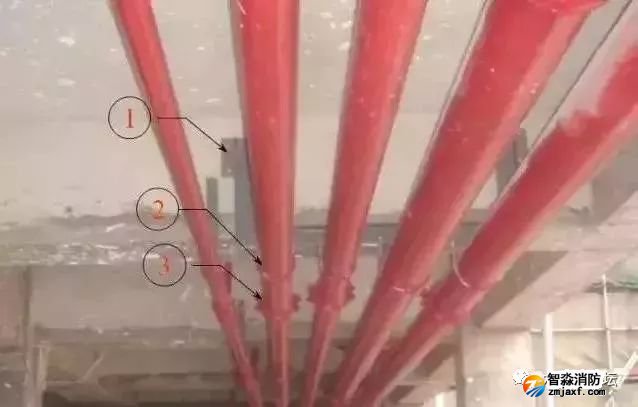

①末端支架喷头距离偏远，规范为350~700mm之间，宜为500mm较合适。

①消火栓箱与批荡尺寸配合准确，建议箱门做成分体可伸缩型，箱体做好产品保护，保证消火栓箱体完好地交付使用。

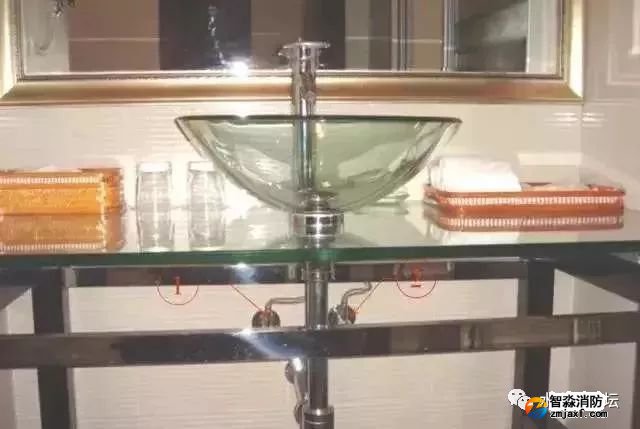

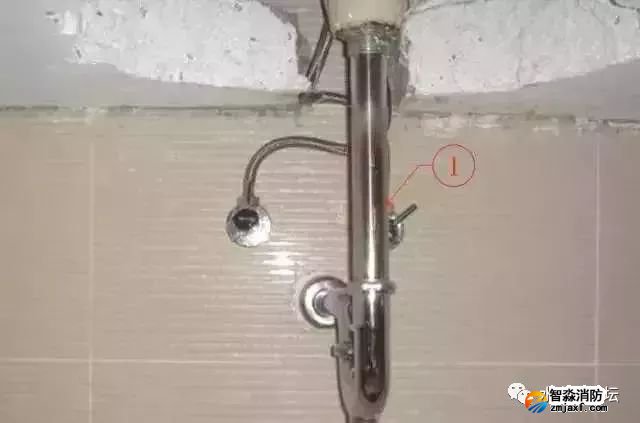

①下沉式（面盆，底盆）洗手盆给水口高于地面450mm，冷热出水口间距200mm，允许偏差±15mm。

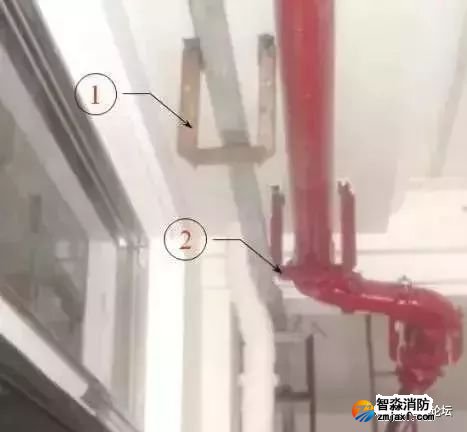

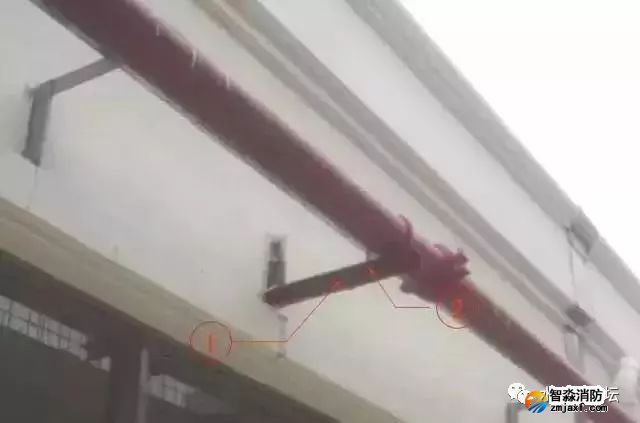

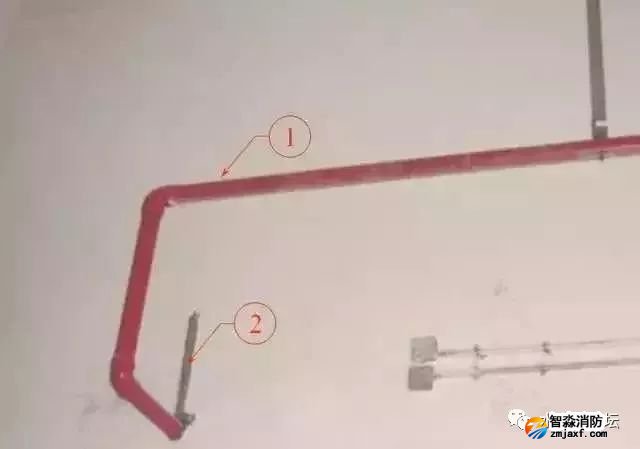

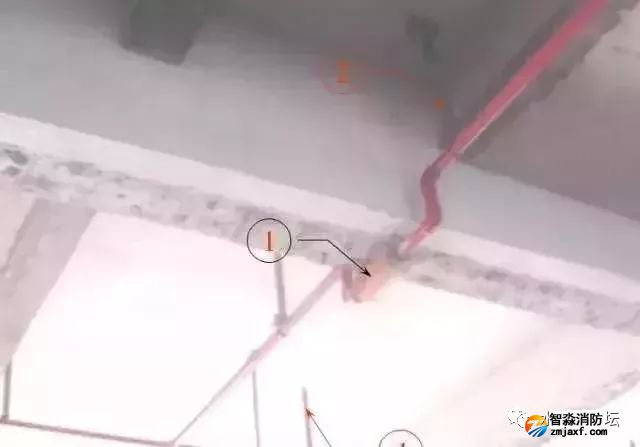

①弯头部位应增加支吊架。

②尽量避免这种支架布置方法（因对安装套管不利）。

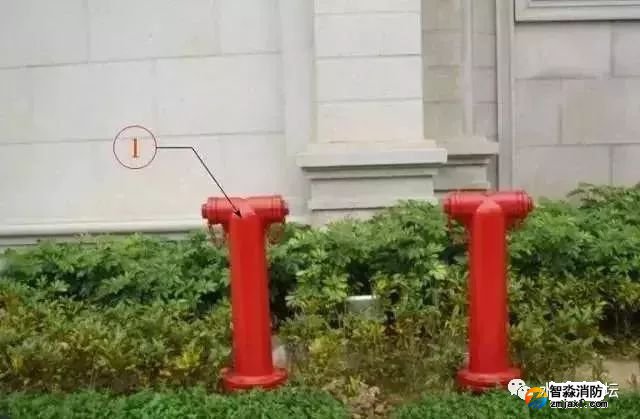

①室外供水管应沿路边(500㎜范围内)敷设,埋设深度在700㎜以上。

①室外供水管应沿路边(500㎜范围内)敷设,埋设深度在700㎜以上。

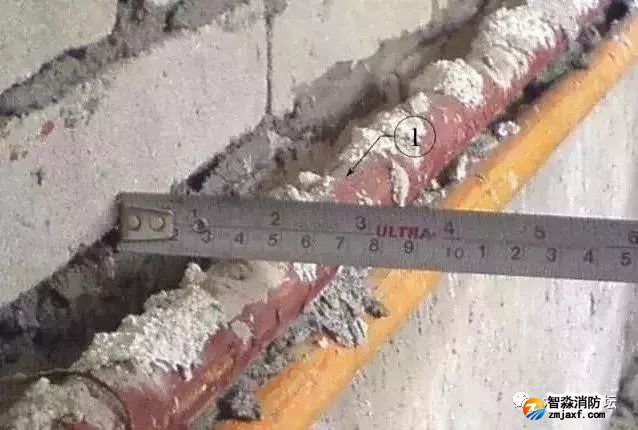

①室内卫生间暗敷管应近贴墙体敷设局部凸处应作局部打凿处理。
