技术指导-防火门监控系统
GB50116-2013《火灾自动报警系统设计规范》（简称“火规”）4.6.1 条规定：
GB51348-2019《民用建筑电气设计标准》（简称“民标”）规定：
防火门监控系统线路应按照 GB50166-2019 施工及验收标准规定走弱电井（弱电架桥）,为保证通讯可靠性，四线制防火门监控系统回路总线推荐采用ZR-RVS-2*1.5mm²双绞线，通讯距离不超过2000 米;电源线推荐使用NH-RVS-2*2.5 mm²双绞线（平面布线）。
两线制防火门监控系统回路总线推荐采用 ZR-RVS-2*2.5mm²双绞线，通讯距离不超过 1500 米
（两线制闭门器数量不超过 127 点）;与火灾报警控制器联网的通讯线采用RVS-2*1.5mm²双绞线。
当联动闭门器（含一体式）数量较多时，必须考虑线路压降，加大导线截面。不应将联动闭门器供电的 24V 电源设置在消控室，电源应设置在现场（如有消防专用回路的风机房、电梯机房）。
电源的输出容量不能保证线路末端电压。GB50116 火规 4.1.2 条文说明如下：
穿管、绝缘等要求见《技术指导-火灾自动报警联动等系统通用要求》。
为保证防火门监控系统功能实现和正常运行，应严格按照“系统示意图”、“线路敷设及线缆选型”、GB50166 等要求施工，施工注意事项及调试前准备具体要求如下：
防火门监控器安装在消防控制室，防火门监控器及外控 24V 电源的主电源应取自消防电源AC220V/50HZ，严禁使用电源插头，接地应牢固。线路等要求详见《火灾自动报警联动等系统通用要求》。
防火门监控模块、门磁开关等防火门监控系统部件不应接入火灾报警控制器（联动型）回路总线；联动闭门器的 24V 电源线可由外控电源提供（两线制联动闭门器除外）。
门磁开关要求安装门框门帘处水平，磁铁与门磁之间距离紧密贴合（≤10mm）。GB50166-2019《火灾自动报警系统施工及验收标准》规定：
一体式门磁开关本体上有“1”、“2”两处标记，安装时注意将配套磁铁的中心与“1”、“2”对齐，偏移过大将造成检测不准确、可靠。
一体式闭门器、一体式门磁开关请先用编码器设置好所需的地址编码，再安装。
调试前需提供防火门系统部件编码表，较正规的编码表一般应包含：部件名称、回路/地址号、楼号/层号/分区、地址位置描述等。注：尽可能详实的编码表有助于故障排查。
防火门监控器及外控 24V 电源的接地以及总线、电源线、通讯线的检查，参见 《技术指导-火灾自动报警联动等系统通用要求》。
答：(1)先检查联动闭门器安装是否正确，正常安装时联动闭门器在将门关闭后，门与门框应在一个水平面，保证关门严实，此外检查是否由于关门顺序不同，造成本应后关的门先关。
（2）可调节联动闭门器的关门速度，液压装置上有两个调速阀，也可以加顺序器。

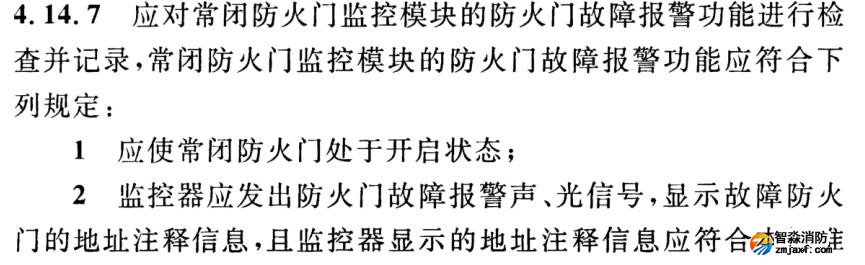

答：GB50166 验收标准规定如下;
对于常闭门，正常时应处于闭合状态不允许随意打开；当有人通过时，如果 10 秒左右门仍然没有关闭，此时监控器报“常闭门开启”，1 分钟左右仍然没有关闭将按照 GB50166 要求报“常闭门故障”；对于常开门，如果直接按闭门器上的紧急关门按钮并关门到位（收到反馈），此时报“异常关门”，如果模块启动，报“正在启动”，10 秒内收到反馈，报“正常关门”，如果 50 秒左右仍然没有收到反馈，报“常开门故障”。
“异常关门”、“常开门故障”、“常闭门故障”属于故障类型，监控器“防火门故障”灯点亮。
答：（1）与 EI 火灾报警控制器联动时，直接采用 CAN 方式进行联网， EI-8300 直接在编程菜单下，按逻辑关系进行编程，正确设置相关机号、广播接收、广播发送即可.
（2）与其他厂家的报警控制器联网时，系统较小时可以采用增加中继模块的方式，用中继模块去采集其他家的火灾报警点信息，然后可以按照相关区、相关层的方式进行联动。
