青鸟JTW-ZD-JBF62M-20点型感温火灾探测器（P）

JTW-ZD-...

一、JTW-ZD-JBF62M-20点型感温火灾探测器概述

　　JTW-ZD-JBF62M-20点型感温火灾探测器（P）是青鸟消防股份有限公司开发的首款特殊应用领域的专用感温探测器，该产品体积小、功能强、安装方式灵活，可对安装环境的温度快速变化做出响应报警，具有较强的抗干扰能力。

二、JTW-ZD-JBF62M-20点型感温火灾探测器工作原理

　　感温探测器由热敏电阻及相应的放大处理等电路组成。热敏电阻是一种具有温度敏感性的半导体电阻，阻值随温度的变化而变化，当温度达到设定报警阈值时电路会发送报警信号。

三、JTW-ZD-JBF62M-20点型感温火灾探测器产品特点

　　内置消防行业专用朱鹮微处理器，探测器对自身采集到的数据进行存储和分析，并具有自诊断功能；

　　探测器P型，同时具备A2R/A2S/BR/BS四种工作模式，默认设置为A2R；

　　采用玻璃封装温敏电阻，对温度响应速度快；

　　有实时输出温度值功能，可以通过控制器查看现场的温度变化；

　　稳定性高，抗静电、抗灰尘附着、抗电磁干扰、抗腐蚀；

　　抗潮湿能力、抗环境温度影响能力强，可适应不同气候环境的要求；

　　采用SMT表面贴装工艺；

　　外观设计精巧。

四、JTW-ZD-JBF62M-20点型感温火灾探测器技术参数

型号 JTW-ZD-JBF62M-20

名称点型感温火灾探测器

品牌青鸟消防

工作电压总线 24V，控制器提供

兼容性 JBF-11SF、JBF50XX、JBF-11SF-C、JBF-51S 等系列控制器

监视电流 ≤ 100uA（总线 24V）

报警电流 ≤ 300uA（总线 24V

线制二线制（无极性）

编址范围 11 协议：1~200；62 协议：1~252

编址方式电子编码器

确认灯监视状态瞬时微亮，报警常亮（红色）

最远传输距离 1000m

类别 A2R、A2S、BR、BS

工作温度 -10～+50℃

贮存温度 -20～+65℃

相对湿度 ≤95%（无凝露）

外壳材质塑料

外观 PANTONE Warm Gray 1 C 米白色

防爆标志不涉及

保护面积保护面积 20-30m²

产品质量 5g

外形尺寸 L22mm×W10mm×H34mm

执行标准 GB 4716-2005《点型感温火灾探测器》

五、JTW-ZD-JBF62M-20点型感温火灾探测器接线图

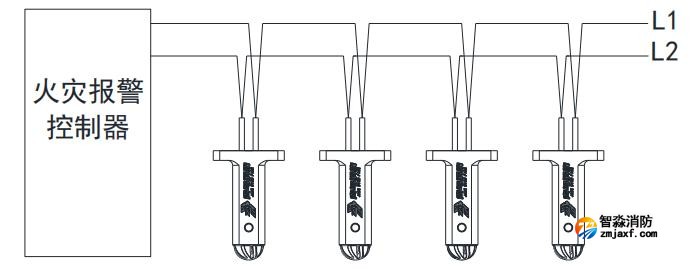

JTW-ZD-JBF62M-20点型感温火灾探测器接线图

　　将回路两总线L1、L2分别接在引线两端，接线不分极性；

　　用编码器对探测器写入地址（11协议：1-200；62协议：1-252）。

六、JTW-ZD-JBF62M-20点型感温火灾探测器适用场所

　　储能电站等对于探测器外观尺寸或有特殊报警温度要求的场所；

　　相对湿度大，可能发生无烟火灾，经常有大量粉尘的环境；

　　正常情况下有烟雾和蒸汽滞留的环境；

　　厨房、锅炉房、开水间、发电机房、烘干车间等；

　　室内车库、吸烟室等；

　　其它不宜安装感烟探测器的厅堂和公共场所。
