三江FJ-KZJ-301输入输出接口
一、三江FJ-KZJ-301输入输出接口概述
三江FJ-KZJ-301型输入输出接口（简称FJ-KZJ-301接口），主要用于连接防火门监控设备。
二、三江FJ-KZJ-301输入输出接口特点及技术指标
1.工作方式：无极性二线制总线
2.静态电流：＜0.6mA
3.动作电流：＜5mA
4.输出控制接点容量：2A@DC30V
5.工作指示：巡检状态巡检指示灯约每12秒闪亮一次，输出状态巡检指示灯常亮；反馈状态输入指示灯常亮
6.编码方式：电子编码方式，每个FJ-KZJ-301接口占用一个总线地址，编码范围可在1～324之间任意设定
7.使用环境：温度：-10℃～50℃；相对湿度：≤95%（40℃±2℃无凝露）
8.终端负载：47K电阻
9.外型尺寸：86mm×86mm×40mm(带底座)
10.外壳材料和颜色：ABS，白色
11.重量：约130g
三、三江FJ-KZJ-301输入输出接口接线端子说明

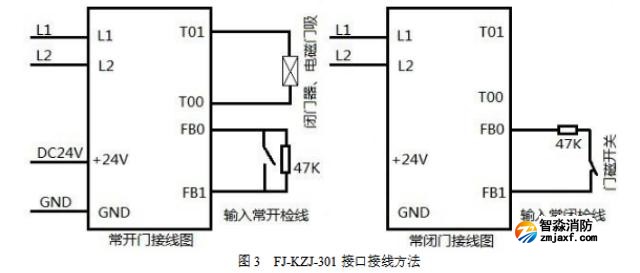

四、三江FJ-KZJ-301输入输出接口接线图
输入端检线方式可设置为“常开检线”、“常闭检线”。
“常开检线”主要用于配接闭门器、电磁门吸、电磁释放器；“常闭检线”主要用于配接门磁开关，在配接门磁开关使用时，输入回路必须串接47K终端电阻；接线方法如图3所示：
注：工作模式为02时，301接口输入端配接门磁开关，DC24V电源无需接入。工作模式可详情说明书。
五、三江FJ-KZJ-301输入输出接口安装调试
1.确认模块类型与施工图纸上所注类型相匹配；
2.将编码器上的4芯编码插头与FJ-KZJ-301接口主体上的4芯编码插座连接好，再将编码器调整为编码功能，并且设置正确的地址，完成地址编码；
3.正确接线；
4.按施工图纸，使用2枚M4螺钉，通过两个椭圆形螺丝孔，将模块底座固定好，再将模块主体插到模块底座上，并应确保两者接触良好；
5.待全部模块安装完毕，且确认无误后，接通控制器电源。自动登录成功后，模块巡检指示灯约12秒闪烁一次，表明模块已开始工作；
6.完成安装后进行调试，让控制器发送启动信号，经由模块传送给所连接的联动设备，后者做出相应动作，FJ-KZJ-301接口点亮巡检指示灯，联动设备动作后给出反馈信号，FJ-KZJ-301接口收到反馈信号后点亮输入指示灯，表明该FJ-KZJ-301接口工作正常；
7.调试结束后，复位FJ-KZJ-301接口及相应设备。
六、三江FJ-KZJ-301输入输出接口注意事项
1.工程应用时，外接24V电源正负极性不能接错，否则将损坏模块；
2.同一回路中，不允许两个或两个以上的产品具有相同的地址，否则系统将会报出重码故障；
3.请确认FJ-KZJ-301接口所接的输入设备是属于反馈类型还是火警类型，并在监控器里对该FJ-KZJ-301接口的设备类型做相应的类型设置。自动登录时，FJ-KZJ-301接口将输入设备默认为反馈类型。
