三江DK-5211S交流单相电压/电流信号传感器

DK-5211...

一、三江DK-5211S交流单相电压/电流信号传感器概述

　　DK-5211S型电压/电流信号传感器是一款一路交流单相电压/电流传感器，其设计、制作、检验均符合国家标准：GB 28184-2011消防设备电源监控系统。

　　传感器能对1路交流电源电压和1路交流电流(消防设备电源）进行实时监测，当被监测消防电源出现欠压、过压、中断、过流等情况时，传感器立即将采集到的各路消防设备电源状态信息回传给消防设备电源状态监控器。

二、三江DK-5211S交流单相电压/电流信号传感器产品特点

　◎当被监测的消防设备电源发生欠压、过压、过流等情况时，传感器能在100s内发出故障报警信号；

　◎传感器以无极性二总线方式与三江消防设备电源状态监控器连接，无需另外供电，安装使用简单方便；

　◎内置高档MCU，应用先进的软件算法，具备强大的分析、判断能力，对接入传感器的消防设备电源进行实时监测；

　◎传感器采用电子编码方式，每个传感器占用一个总线地址，现场编码简单、方便；

　◎传感器可同时对1路交流电源电压和1路交流电流共2个通道进行监测，也可根据实际情况，通过消防设备电源状态监控器对通道是否启用进行设置；

　◎用LED灯指示传感器状态：正常通讯时黄色指示灯闪亮，报故障时黄色指示灯常亮。

三、三江DK-5211S交流单相电压/电流信号传感器技术参数

工作电压	DC24V（总线供电）
工作电流	监视状态＜0.8mA，报故障状态＜2.5mA
监测电压	额定值AC 220V
监测电流	一级电流监测范围：从AC 0A开始，上限分别为各通道所采用的外接电流互感器的额定电流值；二级电流监测范围：AC 100～1000mA
故障报警	被监测的消防设备电源电压低于AC187V±5%时，报欠压故障，被监测的消防设备电源电压高于AC242V±5%时，报过压故障；被监测的消防设备电源未供电时，报中断故障；被监测的消防设备电源电流高于设定门限时，报过流故障
执行标准	GB 28184-2011
使用环境	温度：-10℃～50℃，相对湿度≤93%（40℃±2℃无凝露）
编码	电子编码，编码范围：1～324
安装方式	导轨式安装或壁挂式安装
外壳材料	白色ABS
外形尺寸	长90mm×宽89mm（含滑块94.2mm）×高35mm
产品重量	约117g

四、三江DK-5211S交流单相电压/电流信号传感器安装

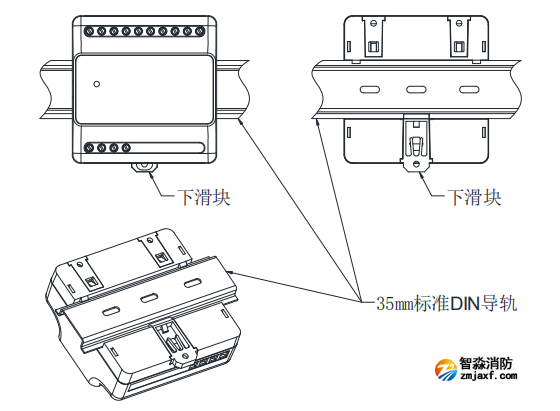

　　导轨式安装示意

DK-5202S三相四线电压/电流传感器安装

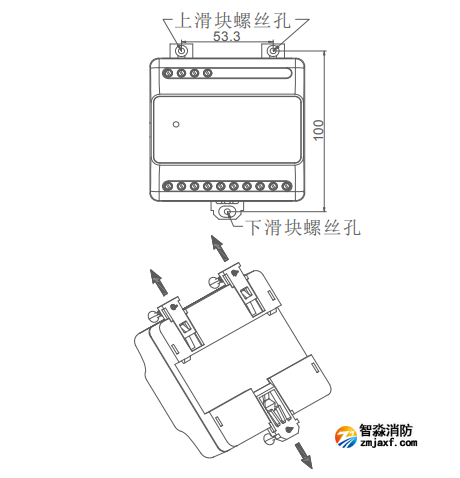

　　壁挂式安装示意

DK-5202S三相四线电压/电流传感器安装

五、三江DK-5211S交流单相电压/电流信号传感器接线图

DK-5211S交流单相电压/电流信号传感器接线图

　　总线L1、L2和单电压/单电流传感器测量的接线方式：如图所示，将传感器接线端子L1、L2与消防设备电源状态监控器的总线相连接，L1、L2接线时不分极性。一般环境，建议采用双绞线；强干扰环境，建议采用屏蔽双绞线。
