三江A9058T型输入/输出模块

A9058T型...

一、三江A9058T型输入/输出模块概述

　　三江A9058T型输入/输出模块可通过接入二线制总线相兼容的消防联动控制器配套使用。采用二总线无极性供电，低功耗设计，无需外接24V电源，动作后通过干接点输出，输入可接其他设备的干接点报警信号。

　　三江A9058T模块应安装在DZ-9058底座上。

二、三江A9058T型输入/输出模块技术参数

型号 A9058T

名称输入/输出模块

品牌三江

工作电压总线 24V

静态电流 ≤1.2mA

动作电流 ≤4mA

输出容量 2A 30VDC（Max）

输出模式干节点输出，输出端口没有检测功能

输入模式

模式 1：常开输入

模式 2：常闭输入

模式 3：设备反馈及故障输入

负载终端负载：47kΩ电阻，触发负载：15kΩ电阻

编码方式电子编码，地址范围 1~324 任选

接线方式二线制（L1，L2）

使用环境温度室内，-10℃~+50℃

相对湿度 ≤95%（40℃±2℃无凝露）

重量约 132g（带底座）

外形尺寸 86×86×41mm(带底座)

执行标准 GB16806-2006

输出指示灯

输出指示灯：巡检状态每 12 秒闪烁一次，动作状态常亮；

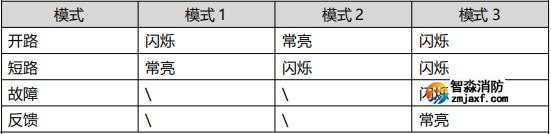

输入指示灯：正常状态下关闭不亮，其他状态如下表所示：

A9058T型输入/输出模块

　　注意：

　　(1)动作后需要在消防联动控制器上进行手动复位。

　　(2)确认A9058T模块连接的输入设备类型（反馈设备或火灾报警设备），并在控制面板上设置A9058T模块对应的设备类型。

　　(3)在模式3下，请在控制面板上将A9058T模块的设备类型设置为“IR探测器”。

三、三江A9058T型输入/输出模块产品安装与调试

　　(1)确保A9058T模块与施工图上给出的型号相匹配。

　　(2)信号二总线采用ZR-RVS-2×1.5mm²铜芯阻燃型聚氯乙烯绝缘双绞型软电线，穿金属管、可挠（金属）电气导管、B1级以上的钢性塑料管或封闭式线槽保护，不同电压等级的线缆不应穿入同一根保护管内，当合用同一线槽时，线槽内应有隔板分隔。

　　(3)编码和工作模式设置：必须使用我司专用编码器进行编码操作，完成地址和工作模式设置。

　　(4)进行正确接线。

　　(5)使用两个M4螺钉，通过两个椭圆形螺丝孔固定模块底座。然后将A9058T模块的主体插入底座，确保它们相互接触良好。

　　(6)安装并检查A9058T模块后，将电源连接到消防联动控制器。在控制器上自动登录成功后，在巡检时会闪烁一次，A9058T模块就可以正常工作了。

　　(7)安装完成后调试。继电器输出调试：消防联动控制器向A9058T模块发出启动信号，改变干接点继电器输出状态，A9058T模块输出指示灯常亮。输入检测调试：当监控区域发生反馈或故障状态时，A9058T模块向控制器发送信号，控制器向A9058T模块返回信号。确认信息后，模块会做出相应的输入指示。如果输入指示灯状态与参数表中相同，说明模块运行正常。

　　(8)模块连接导线应留有不小于150 mm的余量，且在其端部应有明显标志。隐蔽安装时在安装处应有明显的部位显示及检修口。

　　(9)同一报警区域内的模块宜集中安装在金属箱内，模块（或金属箱）应独立支撑或固定，安装牢固，并采取防潮、防腐蚀等措施，模块不允许安装在配电箱或配电柜内。

　　(10)调试完成后，将A9056T模块及相关设备复位。
