JTY-HM-GST102红外对射光束感烟探测器

JTY-HM-GST102红外对射光束感烟探测器为非编码型反射式线型红外光束感烟火灾探测器。探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。

探测器主要具有以下特点：
（1）将发射部分、接收部分合二为一，安装简单、方便，光路准直性好；
（2）具有自动校准功能，确保可以由单人在短时间内完成调试，操作简单、方便；
（3）具有自诊断功能，可以监测探测器的内部故障；
（4）具有自动补偿功能，对于一定程度上的灰尘污染、位置偏移及发射管的老化等致使接收信号减小的因素可自动进行补偿；
（5）可现场设置三个级别的灵敏度，适用于不同扬尘程度的场所；
（6）具有火警、故障无源输出触点；
（7）探测光路设计巧妙，抗干扰性能强；
（8）密封设计，具有防水性能；
（9）专利产品，专利号为ZL03358053.7。
主要技术指标如下：
（1）电源电压：DC15V～DC28V
（2）电源电流：
调试电流≤20mA
监视电流≤12mA
报警电流≤22mA
（3）灵敏度等级
一级：1.3±0.3dB
二级: 1.7±0.3dB
三级: 2.3±0.3dB
（4）指示灯：
调试状态：绿色和黄色指示灯以特定的方式点亮或闪亮
正常监视状态：红色指示灯周期性闪烁
火警状态：红色指示灯常亮，黄色指示灯熄灭
故障状态：黄色指示灯常亮
光路被全部遮挡：探测器先报故障并点亮黄色指示灯，20s后探测器再报火警，并点亮红色指示灯，熄灭黄色指示灯
（5）保护面积：
探测器最大保护面积为14×100＝1400m2，最大宽度为14m
（6）使用环境：
温度：-10°C～+50°C
相对湿度≤95%，不结露
（7）外形尺寸：
长度：206mm 宽度：95mm 厚度：95mm

JTY-HM-GST102红外对射光束感烟探测器符合国家标准GB 14003-2005《线型光束感烟火灾探测器》。
此产品已获得：国家消防电子产品质量监督检验中心签发的型式检验报告。

海湾JTY-HM-GST102红外对射光束感烟探测器参数海湾JTY-HM-GST102红外对射光束感烟探测器特点海湾JTY-HM-GST102红外对射光束感烟探测器实拍图海湾JTY-HM-GST102红外对射光束感烟探测器应用场所

一、海湾JTY-HM-GST102红外对射光束感烟探测器概述：

　　海湾JTY-HM-GST102线型光束感烟火灾探测器(以下简称探测器)为编码型反射式线型红外光束感烟探测器。探测器可直接与我公司生产的火灾报警控制器连接，通过总线完成二者间状态信息的传递。探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。

　　探测器内置性能卓越的单片机，具备强大的分析判断能力，通过在探测器内部固化的运算程序，可自动完成系统的调试、火警的判断和故障的判断。探测器全面兼容数字化总线技术，具有信息上传速度快，信息内容丰富的优点。该探测器还具有根据外界环境参数变化补偿的功能，降低了探测器对现场环境洁净程度的要求，探测器的灵敏度可通过电子编码器进行现场设置，拓宽了本产品的应用场所。探测器采用全新的、合理的结构设计，调节灵敏、定位准确、外形美观，易于安装，调试方法简单、方便。该探测器可用于历史性建筑、仓库、大型存储区、购物广场、健身中心、体育馆、展览馆、酒店大堂、印刷厂、制衣厂、博物馆、监狱等场所，还可用于有轻微烟尘的空间。

二、海湾JTY-HM-GST102红外对射光束感烟探测器状态显示：

　　调试状态：绿色和黄色指示灯以特定的方式点亮或闪亮，具体说明详见“调试”部分。

　　正常监视状态：红色指示灯周期性闪烁。

　　火警：红色指示灯常亮，黄色指示灯熄灭。火警信号需由控制器清除。探测器报火警时，由控制器点亮探测器火警指示灯。

　　故障：黄色指示灯常亮。如果故障恢复，探测器的故障信号由探测器自动消除。

　　光路被全部遮挡：探测器先报故障并点亮黄色指示灯，20s后探测器再报火警，并由控制器点亮红色指示灯，熄灭黄色指示灯。注意：此种情况并不一定代表火灾发生，当遮挡恢复后，故障信号由探测器自动清除，火警信号需由控制器清除。

三、海湾JTY-HM-GST102红外对射光束感烟探测器结构特征、安装与布线

本探测器外形示意图如图1-12：

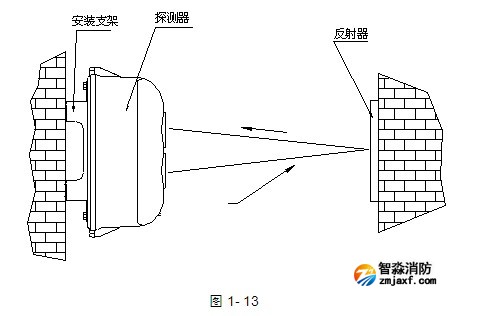

将探测器与反射器相对安装在保护空间的两端且在同一水平直线上，探测器外形安装示意图如图1-13：

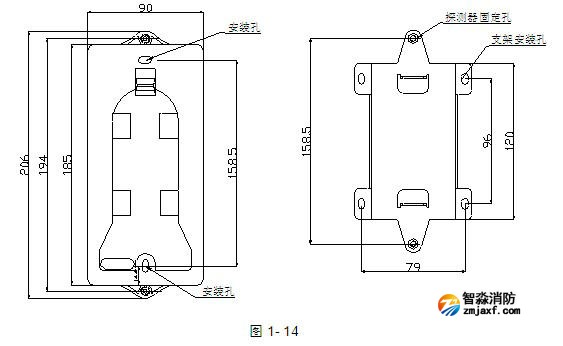

探测器采用明装安装，安装方式有两种：穿线管预埋和穿线管明装。当穿线管预埋时，可将探测器底壳安装在86H50型预埋盒的上方；当穿线管明装时，采用支架安装方式，底壳安装孔距及支架安装孔尺寸如图1-14所示。

当探测器与反射器间的安装距离大于等于8m（小于等于40m）时，需安装1块反射器；

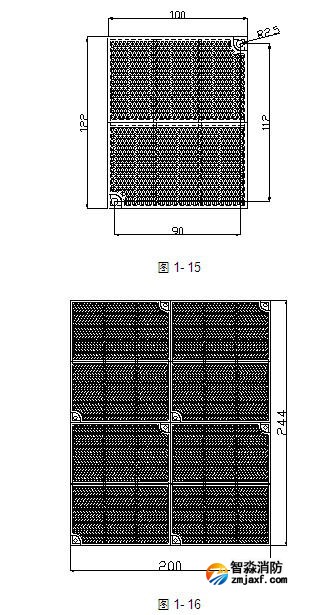

当探测器与反射器间的安装距离大于40m（小于等于100m）时，需安装4块反射器。单块反射器安装需用两只6塑料胀钉将其固定，安装尺寸如图1-15所示，四块反射器安装时应摆放紧密，反射器之间不应留空隙，安装示意图如图1-16所示（图未按比例）。

海湾JTY-HM-GST102红外对射光束感烟探测器安装示意图
