海湾消防二线制主机设备屏蔽与取消屏蔽操作方法

当外部设备（探测器、模块或火灾显示盘）发生故障时，可将它屏蔽掉，待修理或更换后，再利用取消屏蔽功能将设备恢复。

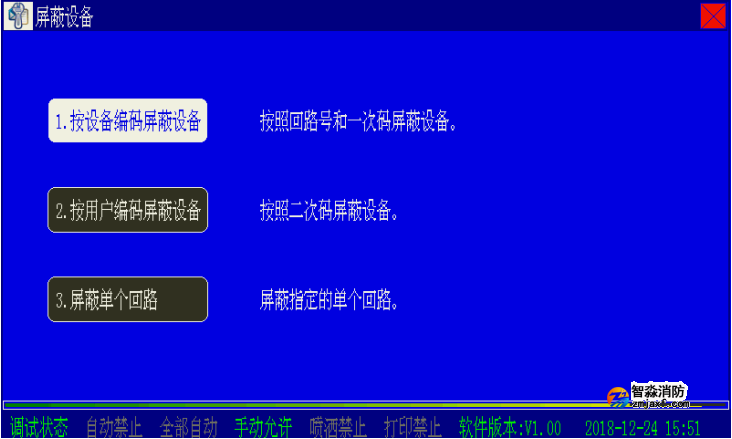

按下海湾消防二线制主机“屏蔽”键（若控制器处于锁键状态，需输入用户密码解锁），屏幕显示如下图1所示，提示用户选择相应的屏蔽操作。

图1

一、按照设备编码屏蔽设备

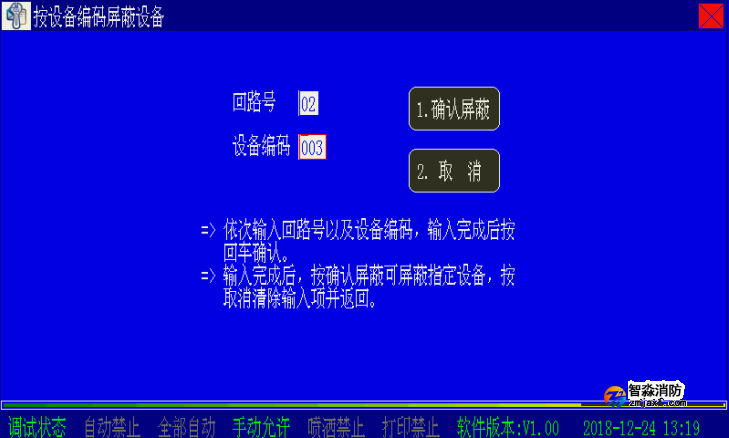

　　在图1界面下选择“1.按设备编码屏蔽设备”，进入按照设备编码屏蔽操作界面，如图2所示。

图2

　　该屏蔽操作适用于操作人员对被屏蔽的设备信息非常了解，明确知道该设备所在的回路号与设备编码的情况。

　　输入所要屏蔽的设备所在的回路号和设备编码，按下“确认屏蔽”键后该设备被屏蔽。

二、按用户编码屏蔽设备

　　在图1界面下选择“2.按用户编码屏蔽设备”，进入按用户编码屏蔽操作界面，如图3。

图3

　　在屏蔽设备提示框输入需要操作的设备二次码，然后按“确认屏蔽”可直接对设备进行屏蔽操作；当需要在可屏蔽设备列表框中选择设备二次码时，可按“？”键进入可屏蔽设备列表框，按“上下键”选择设备二次码，被选中的设备二次码反白显示，再按“确认屏蔽”键将选中的设备二次码写入到设备提示框，再次按“确认屏蔽”可屏蔽该设备。

　　若对本机警报器进行屏蔽操作，则用户编码前六位为用户定义的二次码，设备类型为76-警报输出，确认后本机警报器输出将被屏蔽，警报器屏蔽指示灯点亮．取消屏蔽操作类似，不再赘述。

　　若对本机火警传输设备进行屏蔽操作，则用户编码前六位为用户定义的二次码，设备类型为77-火警传输，确认后本机火警传输设备被屏蔽，火警传输故障/屏蔽指示灯常亮。

　　取消屏蔽操作类似，不再赘述。

三、屏蔽单个回路

　　在图1界面下选择“3.屏蔽单个回路”，进入单个回路屏蔽界面，如图4所示。

图4

　　输入所要屏蔽的回路号并确定后，该回路将被屏蔽。

　　※回路屏蔽后，被屏蔽的回路设备将断电，并不上报任何信息。非专业人员请勿对回路进行屏蔽操作！

　　注意：在进行“确认屏蔽”、“取消屏蔽”、“启动/停动”等操作中输入设备的编码时，可以使用通配符“*”，表示这一位可以是0~9中的任意数字，这个功能可以使我们方便的将一类设备屏蔽、取消屏蔽、启动或停动。例如：如果要屏蔽掉系统中所有的防盗探测器，我们可以在屏蔽操作时输入：“******-***48”，这样所有防盗模块将被屏蔽。其中“48”为防盗模块设备类型代码。设备取消屏蔽操作与屏蔽操作类似，不再赘述。
