海湾GST-LD-8365H输入输出模块接线图

GST-LD-8365H输入输出模块底座接线端子图：

　　Z1、Z2：接控制器两总线，无极性；

　　I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）；

　　COM、NO：无源常开输出端子；

　　V+、V-：有源输出端子；配置有源输出时，V+和COM短接，NO、V-配接被控设备（NO为正极，V-为负极）。

海湾GST-LD-8365H输入输出模块接线图：

　　1）当海湾GST-LD-8365H模块有源输出控制设备时，一条总线回路上配接此模式模块数量不得超过4只，输入配置方式无变化，模块与被控制设备接线方式如下图所示：

有源输出

　　注意：模块输出触点只适用于控制低于48V的直流或交流，严禁用来控制AC220交流，以防强交流干扰信号损坏模块或控制设备！对于需要控制AC220V的情况，可使用GST-LD-8362H输入/输出模块实现。

　　2）当输出控制电压由被控设备提供，此时模块无源输出触点控制设备，模块与被控制设备的接线示意图：

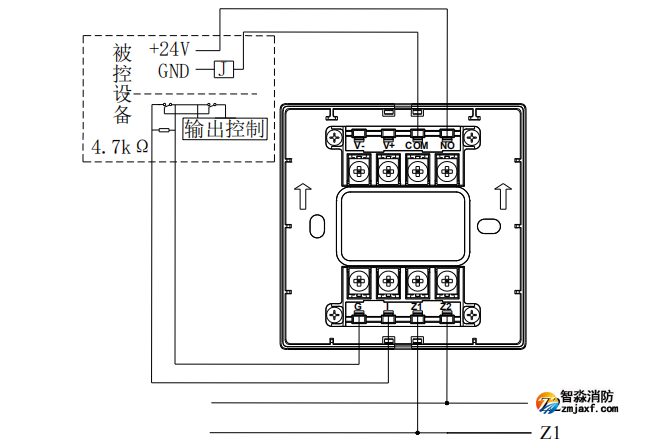

无源输出，输入常开检线

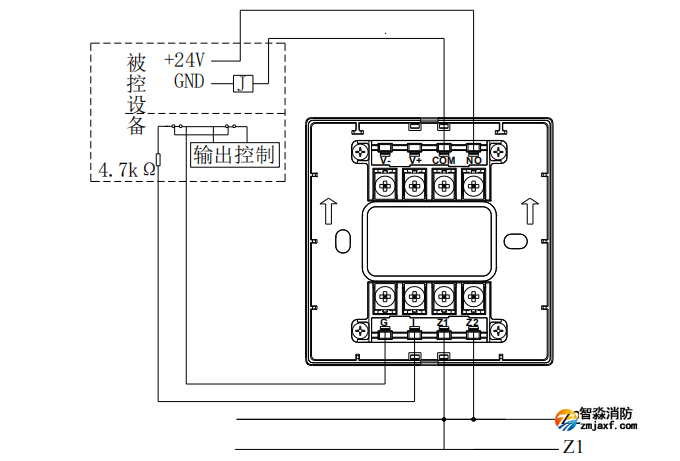

无源输出，输入常闭检线

　　模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

　　模块输出触点端子COM和NO间有几十千欧电阻，导致工作时有微弱检线电流。部分被控设备如防火卷帘控制器、电梯控制箱等设备因其采用比较器或逻辑电平类输入、启动电流微小，容易受到线路或空间干扰自身产生误动作，不建议客户使用。如果必须使用，应参照被控设备的说明书在GST-LD-8365H模块和被控设备间加装中间继电器解决。若加装中间继电器，应依据GB25201标准，每年应对其性能至少检测一次，防止因灰尘聚积等外界因素导致其开关部位性能失效，如检测时发现存在问题，须及时清理或更换，避免因此带来被控设备失效问题。
