海湾GST-LD-N8401(Ex)总线隔离式安全栅技术参数

特点

海湾GST-LD-N8401(Ex)总线隔离式安全栅采用隔离式安全栅设计方案，用于连接需接入普通总线的 本安编码产品，组成本质安全型防爆系统。安全栅应安装在安全区域。本安侧短路不影响非本安侧， 完全用硬件实现信号转换，信号延迟低。

主要技术指标

(1) 工作电压： 信号总线电压：24V； 允许范围：16V～28V  电源总线电压：DC24V； 允许范围：DC20V～DC28V

(2) 工作电流： 总线：电流＜2.5mA  DC24V：电流＜150mA

(3) 设备容量：最多可配接 32 只本安编码设备。

(4) 本安参数：Um: 250V Uo：28V Io：115mA Po：0.8W Co：0.083μF Lo：4mH

(5) 使用环境：温度： -10℃～+55℃ 相对湿度≤95%，不凝露

(6) 安全栅防护等级：IP30

(7) 安全栅外形尺寸：150mm×97mm×36mm

结构特征、安装与布线

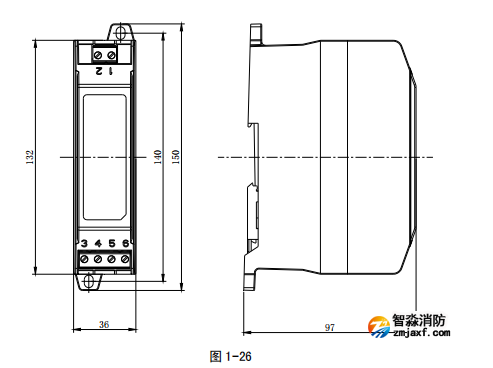

(1) 安全栅的外形示意图如图 1-26 所示。

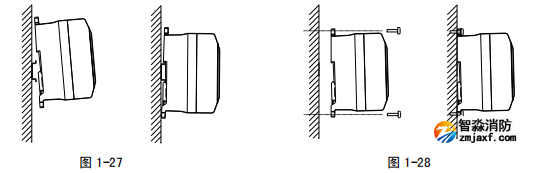

(2) 安装：安全栅可以直接安装于宽度为 35mm 的标准 DIN 导轨，如图 1-27 所示。在不具备导轨 安装条件时，可以通过上下两个安装孔，使用 M4 螺钉或 ST4.2 自攻螺钉（可选配塑料膨胀 管）进行安装，如图 1-28 所示。

接线

安全栅端口通过插拔式端子（包括端子头和端子座）同其他设备连接，将电缆线安装在端 子头上后，端子头正确插在端子座上确定稳固连接即可。

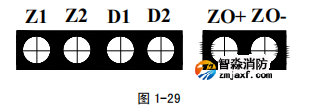

端子说明 接线端子如图 1-29 所示。

Z1、Z2：非本安侧总线输入，无极性

D1、D2：DC24V 电源输入，无极性

ZO+、ZO-：本安侧总线输出

注意：安全栅应安装在安全区域，本安侧和非本安侧接线应分开，并保持一定距离(至少为 50mm)。

(5) 布线要求

信号总线 Z1、Z2 采用耐火 RVS 型双绞线，截面积≥1.0mm2 ；电源线 D1、D2 采用耐火 BV 线，截 面积≥1.5mm2 。安全栅至本安编码设备应选用截面积≥1.0mm2 的本安电缆，且电缆间分布电容不得 大于 0.083μF，分布电感不得大于 4.0mH。

应用方法

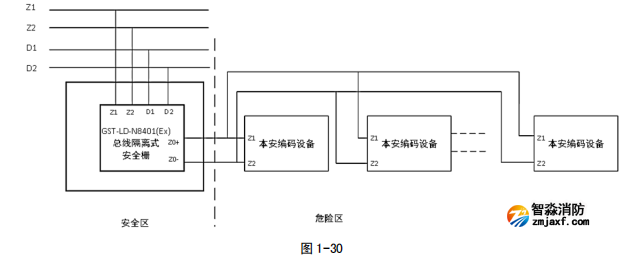

每个总线隔离式安全栅最多可配接 32 只本安编码设备，安全栅应用示意图如图 1-30 所示。
