利达LD128E(T)-D 火灾显示盘接线技术

介绍：

利达LD128E(T)-D 是我公司最新研发的两线制火灾显示盘，用来配合我公司生产的全系列火灾报警控制器进行火警监测，采 用液晶数字显示，配有发光二极管，指示系统关键状态信息，可以直观显示火灾报警控制器传来的探测器的火警及故障的部 位信息。LD128E(T)-D 接收的火警信息可以区分手报触发的火警或其他器件触发的火警，可以查询接收到的火警、故障信息， 同时接受与其通讯的控制器的控制，当控制器消音及复位时，将信息传送至火灾显示盘，使其也随之消音或复位，以实现整 个系统的集中控制。满足 GB 17429-2011《火灾显示盘》、CNCA-C18-01:2014《强制性产品认证实施规则》、CCCF-HZBJ-01《强 制性产品认证实施细则》。

功能：

★ 二总线，无极性，无需外接 DC24V 电源。

★ 采用电子编码，占一个地址点(0～255)。

★ 显示范围及内容由火灾显示盘自身设定,可设置四段显示范围，在每个显示范围内探测器的地址可以是单独或是连 续的。

★ 每台显示盘最多可显示前 81 个故障信息和前 81 个火警信息,可以跨回路显示。

★ 楼层的显示范围是 1～127，部位的显示范围均为 1～255,楼层和部位信息需要在控制器中设置。

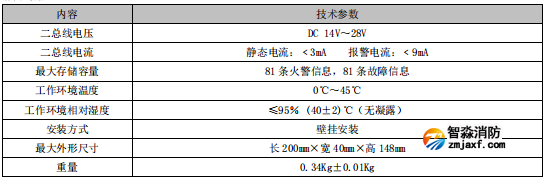

主要技术指标：

外形结构示意图：
