1、概述

松江F6001-250P 剩余电流式电气火灾监控探测器(以下简称探测器)为一体式结构,自身具有液晶显示功能，应用于剩余电流的探测。该系列探测器采用无极性二总线与电气火灾监控设备连接通讯，与本公司研发的JB-6100BA型电气火灾监控设备配套使用。

当被探测线路中的剩余电流达到报警设定值时，探测器在 30 秒内发出报警信号，点亮报警指示灯，并保持至相连的电气火灾监控设备(以下简称监控设备)复位后恢复正常保护状态，可以有效的保障安全用电和防止电气火灾的发生。该系列探测器可被广泛应用于危险品场所、高层建筑、公共场所及住宅楼宇的单元供电系统。

该系列探测器的设计、制造和检定符合 GB14287.2-2014《电气火灾监控系统》 第2部分:剩余电流电气火灾监控探测器 标准。

2、主要技术指标

1)、工作电压:DC24V(由监控设备供电)。

2)、工作电流:静态电流≤ 2mA;报警电流≤ 3mA。

3)、通讯方式:二总线(无极性)。

4)、报警值范围:200mA~960mA(由监控设备设定)

5)、调节精度:4mA。

6)、信息传输距离:≤1000 米:

7)、使用环境:工作温度-10℃~+40℃℃;存储温度:-20℃~+70℃℃ 相对湿度<95%不结露

8)、防护等级:IP30。

9)、外形尺寸:315*49*154mm，过线孔孔尺寸 250*50 mm;

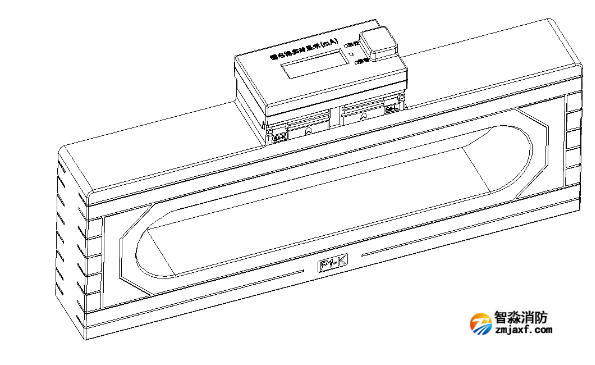

3、外观

4、安装方式及使用

安装方式:1)通过底部槽位直接安装在 35mm 标准导轨上;2)通过压片卡入探测器，压片通过螺钉把探测器固定在安装面上。

使用:1)将用电设备的电源线穿过探测器内孔后，再连接到用电设备。2)将探测器连接到监控设备

注意:1)本系列产品必须安装在干燥的环境中，安装时应确保设备安装牢固。2)被检测的电源线必须全部穿过探测器内孔，接地线不可穿过探测器内孔。3)探测器的安装应符合产品设计本身适用的环境条件，同时也要符合施工规范要求。

布线要求:连接探测器与监控设备的导线应选用截面积不小于 1.0mm'多股铜芯双绞线总线安装走线时，注意强弱电线分开走线，不允许交叉和搭线。严禁与动力线、照明线视频线、广播线、电话线等穿入同一金属管内。配线应整齐，导线应绑扎成束，穿线可用阻燃 PVC 管、金属管及金属线槽。在穿管、线后，应将管口、槽口封堵。5、调试

1)地址设置:探测器的地址须利用本公司专用的编码器进行编址,选择编码器上的 3000系列产品对探测器进行编址。

2)探测器编完地址后，将探测器连接起来，再将探测器连接到监控设备上。

3)开启监控设备，将探测器的属性和量程编写到监控设备上，查看每个探测器，如无其它异常情况，探测器开始正常监控状态。6、常见故障与排除

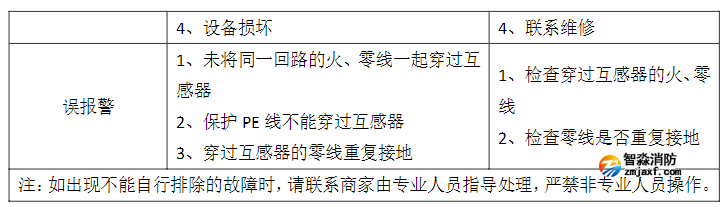

调试与运行中可能出现的故障及排除方法:
