泰和安电气火灾剩余电流探测监控系统接线图

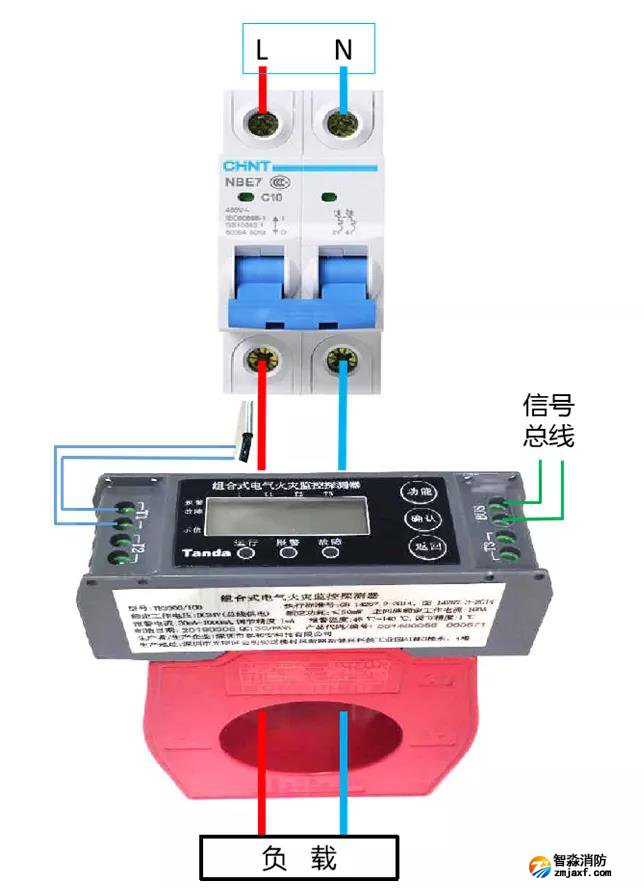

一，TE3301组合式电气火灾监控探测器（一拖八）

      接线图自带声光报警功能，支持监控8路通道，配接剩余电流互感器或温度传感器，安装方式：导轨或面板嵌入式外形尺寸（长×宽×高）：108.0mm×108.0mm×59.0mm，嵌入式安装开孔尺寸100.0mm×100.0mm

产品特点：

1.支持LCD显示并配有多个LED指示灯与按键,便于人机交互；

2.支持DC24V或AC220V两种供电方式；

3.最多同时支持监控8路通道；

4.具有自动识别接入传感器类型(温度/电流)；

5.实时监测传感器工作状态,并能及时将工作信息上传至电气火灾监控设备；

6.支持声光报警且具有一路无源继电器输出；

7.二总线无极性通讯；

二，泰和安TE3300组合式电气火灾监控探测器(一体式)

功能特点

1、集显示、监测等功能于一体；

2、支持同时监测一路剩余电流和三路温度，占一个编码地址；

3、实时监控传感器工作状态，并能及时将工作状态上传至电气火灾监控设备；

4、低功耗设计，无极性两总线连接，通讯与供电合二为一；

5、智能算法：增加探测器抗谐波干扰能力，减少误报；

三，泰和安TE3200测温式电气火灾监控探测器

配接TPS2-357F202F-1000(箱温)、 TPS5-357F202F-1000(缆温)温度传感器，不含温度传感器，支持3路温度探测；外形尺寸（长×宽×高）：95.7mm×33.0mm×32.0mm

特点：

1、集显示、监测等功能于一体；

2、支持同时检测三路温度，占一个地址编码；

3、实时监控传感器工作状态，并能及时将工作状态上传至电气火灾监控设备；

4、低功耗设计，二总线无极性连接，通讯与供电合二为一；
